مونتاژ ترمال بریک یک فرآیند فنی و دقیق است که به دلیل نقش کلیدی آن در بهینه سازی مصرف انرژی و عایق بندی ساختمان های مدرن اهمیت ویژه ای دارد. با افزایش تقاضا برای محصولات باکیفیت نیاز به آموزش های استاندارد بیش از پیش احساس می شود. در این مقاله به آموزش جامع و مرحله به مرحله مونتاژ ترمال بریک پرداخته ایم. این راهنمای دقیق شامل توضیحات کامل برش پانچ نصب فیکسچر اسپانیولت بلبرینگ زهوار و سایر قطعات کلیدی است و به عنوان مرجعی کاربردی برای فعالان این حوزه ارتقای کیفیت و تضمین عملکرد صحیح سیستم ها را هدف قرار می دهد.

فهرست تصاویر

پنجره المینیومی 1 مونتاژ

پنجره المینیومی 2 برش و نصب

پنجره المینیومی 3 نکات نگه داری

آماده سازی فرم و تخلیه آب

آماده سازی فرم، اولین و حیاتی ترین گام در مونتاژ ترمال بریک است. این فرآیند با ایجاد مسیر تخلیه آب در پروفیل آغاز می شود تا از نفوذ رطوبت به ساختار جلوگیری شود. سپس، فرم ها با پانچ ۱۳۲۰ برای سوراخ کاری دقیق آماده شده و در هر گوشه، دو عدد فیکسچر ۳۲۲۰ اتصالی مستحکم ایجاد می کنند. دقت در این مونتاژ اولیه، کیفیت نهایی محصولی مانند پنجره آلومینیومی ترمال بریک در اصفهان را تضمین می کند. هدف اصلی در مونتاژ ترمال بریک، دستیابی به ابعاد و ساختاری بی نقص است؛ بنابراین، این مرحله پایه و اساس یک مونتاژ ترمال بریک موفق محسوب می شود. برای مشاهده جزئیات فنی این فرآیند می توانید به سایت اصفهان فلوت مراجعه کنید.

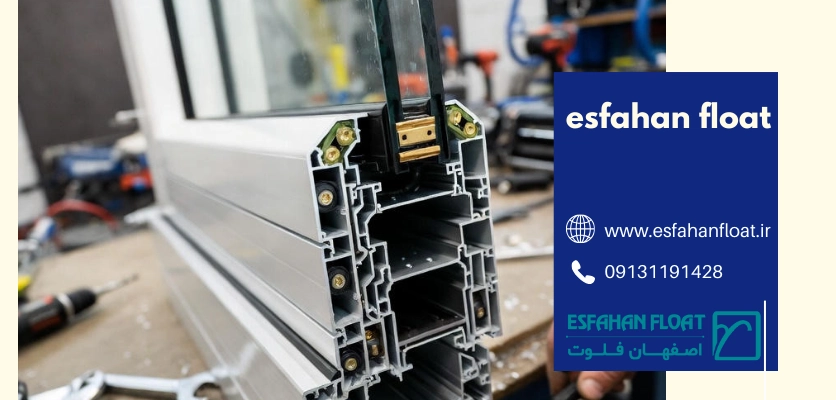

مونتاژ ترمال بریک و یراق بندی لنگه پنجره

در فرآیند مونتاژ ترمال بریک، مرحله اندازه گیری و برش لنگه ها نیازمند به دقت بسیار بالایی دارد، زیرا عملکرد و عایق بندی نهایی پنجره کاملاً به آن بستگی دارد. برای برش ارتفاع، از اندازه پشت تا پشت فرم، ۷ سانت و ۷ میلی متر کسر می شود. محاسبات عرض لنگه بر اساس تعداد آن ها متغیر است تا همپوشانی و درزبندی کاملی ایجاد گردد؛ به همین دلیل فرمول پنجره دو لنگه با سه یا چهار لنگه تفاوت دارد. پس از برش، لنگه ها با پانچ ۱۳۲۰ سوراخ کاری شده و جای دستگیره با دستگاه کپی فرز ایجاد می شود.

پنجره المینیومی 1 مونتاژ

تکمیل یراق بندی و نصب قطعات نهایی لنگه

فرآیند تکمیل لنگه با نصب دو عدد بلبرینگ که پایه هایشان روی پلی آمید پیچ می شود، آغاز می گردد. سپس، نبشی پشت لنگه به اندازه ارتفاع آن برش خورده و با استفاده از لاستیک ۱۵ و مویی ۶۹۶۰۰ در جای خود نصب می شود؛ این مراحل، بخش مهمی از یک مونتاژ ترمال بریک استاندارد هستند. در ادامه، برای تثبیت شیشه از لاستیک شانه ای ۷۳۹ استفاده شده و زهوارهای عرضی و ارتفاعی پس از برش، نصب می شوند. در نهایت، پس از تکمیل نصب زهوارها و برای اتمام فرآیند مونتاژ ترمال بریک، دستگیره نیز در محل خود قرار می گیرد.

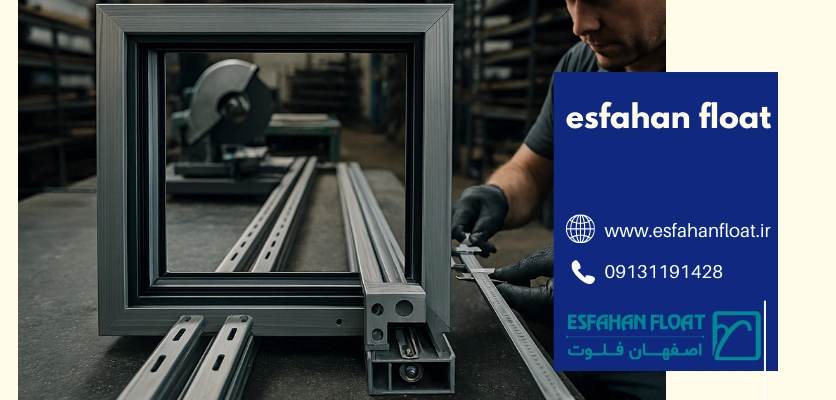

برش و نصب طریقه ریلی

برش و نصب دقیق طریقه ریلی، مرحله ای حیاتی در مونتاژ ترمال بریک کشویی است. در این مرحله، اندازه دقیق داخل دهانه فریم با تلورانس میلی متری گرفته شده و سپس برش ریلی انجام می شود. این دقت بالا ضروری است، زیرا کوچکترین خطا می تواند به عملکرد نادرست، گیر کردن لنگه ها و ایجاد سر و صدا منجر شود. نصب صحیح این قطعه، حرکت روان، بی صدا و استاندارد لنگه ها را بر روی بلبرینگ ها تضمین می کند. همچنین، نقش مستقیمی در آب بندی کامل سیستم دارد و در تولید پنجره آلومینیومی ترمال بریک در اصفهان اهمیت ویژه ای دارد. در نهایت، این مرحله زیربنای یک مونتاژ ترمال بریک بی نقص و استاندارد است.

پنجره المینیومی 2 برش و نصب

اشتباهات رایج در مونتاژ ترمال بریک و راهکار های جلوگیری

یکی از مهم ترین چالش ها در مونتاژ ترمال بریک بروز خطاهای رایج در مراحل برش و نصب است. برش نادرست پروفیل ها می تواند منجر به عدم تطابق دقیق لنگه ها و کاهش کارایی عایق بندی شود. همچنین نصب اشتباه بلبرینگ ها باعث ایجاد صدا و کاهش روانی حرکت لنگه ها خواهد شد. استفاده از فیکسچر های نامناسب یا عدم توجه به تلورانس میلی متری در اندازه گیری نیز از خطا های متداول محسوب می شود. برای جلوگیری از این مشکلات باید از ابزارهای استاندارد مانند پانچ دقیق و دستگاه کپی فرز استفاده شود. آموزش صحیح نیرو های اجرایی و کنترل کیفیت مرحله به مرحله نقش کلیدی در کاهش خطاها دارد.

جدول اطلاعات قطعات ترمال بریک

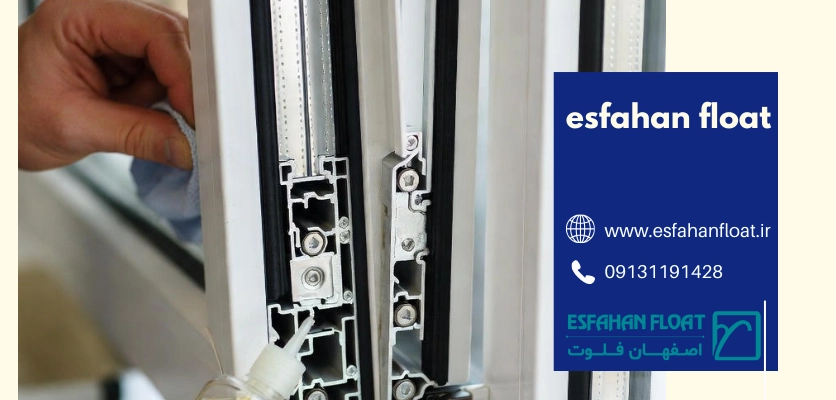

نکات نگهداری و افزایش طول عمر پنجره ترمال بریک

پنجره ترمال بریک به دلیل ساختار خاص خود نیازمند نگهداری منظم برای افزایش طول عمر و حفظ عملکرد مطلوب است. تمیزکاری دوره ای پروفیل ها و شیشه ها با مواد غیر خورنده مانع تجمع گرد و غبار و کاهش کارایی عایق بندی می شود. روانکاری یراق آلات مانند بلبرینگ ها و اسپانیولت ها با روغن های سبک باعث حرکت روان و کاهش استهلاک می گردد. بررسی دوره ای لاستیک ها و زهوارها اهمیت زیادی دارد زیرا فرسودگی آنها موجب کاهش آب بندی و نفوذ رطوبت خواهد شد. همچنین باید از وارد کردن فشار بیش از حد به دستگیره ها و لنگه ها جلوگیری شود.

پنجره المینیومی 3 نکات نگه داری

نتیجه گیری

موفقیت در مونتاژ ترمال بریک به دو عامل کلیدی بستگی دارد: دقت در اجرای هر مرحله و کیفیت قطعات به کار رفته. همانطور که توضیح داده شد، با رعایت دقیق مراحل برش، آماده سازی و نصب، می توان سیستمی با عملکرد بی نقص تولید کرد. استفاده از فیکسچرهای دقیق، ضربه گیرهای مناسب، بلبرینگ های روان و سیستم قفل اسپانیولت استاندارد، نقشی حیاتی در عملکرد صحیح ایفا می کند. این موارد در کنار هم، حرکت روان و عایق بندی کامل را تضمین می کنند. همچنین، یک مونتاژ ترمال بریک بی نقص و با طول عمر بالا را به ارمغان می آورند. برای کسب اطلاعات تکمیلی و مشاهده نمونه پروژه ها می توانید به سایت esfahanfloat مراجعه کنید.

پرسش های متداول

1.چرا ضربه گیر در لنگه ثابت نقش بالانسر دارد؟
ضربه گیرها علاوه بر کاهش صدا و ضربه، وزن لنگه ثابت را متعادل می کنند.

2.چه نوع تسمه ای برای اسپانیولت استفاده می شود؟
تسمه های PVC

3.چرا استفاده از بلبرینگ در لنگه ها ضروری است؟
بلبرینگ باعث حرکت روان و کاهش فشار روی فریم می شود.
